E+H电磁流量计维修实例：诊断与修复记录 5W4C4H-AAALHA0AUD2K0B+AK

一、故障现象

客户地区：中国 浙江 杭州

主要仪表：（Endress+Hauser 恩德斯·豪斯）5W4C4H-AAALHA0AUD2K0B+AK

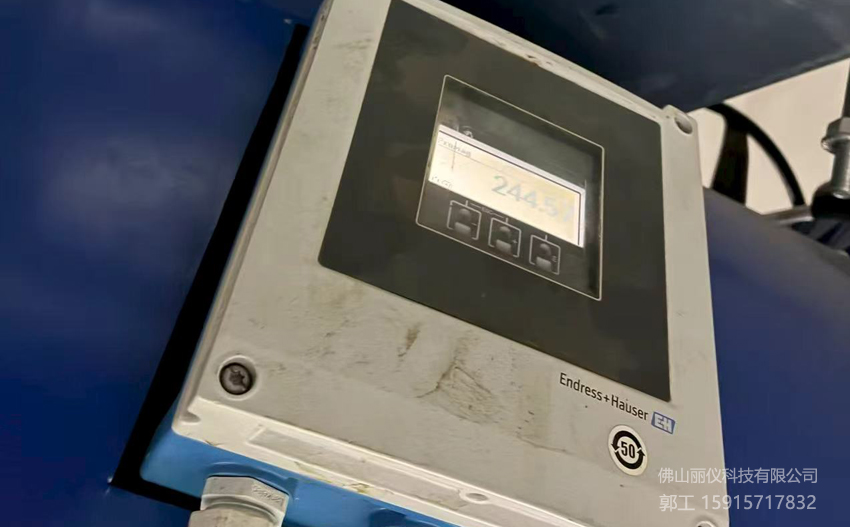

某电子工程企业污水处理车间的E+H Promag 5W4C4H电磁流量计突然停止工作，现场显示面板无任何显示，流量信号输出完全中断。该流量计已连续运行约4年，负责关键工艺管道的污水流量监测。

二、初步排查

维修工程师到达现场后，首先进行基础检查：

1. 电源测试：确认24V DC供电电压稳定正常，排除外部供电问题

2. 接线检查：信号线、电源线连接牢固，无松动或腐蚀

3. 传感器检测：使用万用表测量传感器线圈电阻（约85Ω，在正常范围内），电极绝缘电阻>100MΩ

4. 替换测试：将同一型号备用流量计接入系统，系统恢复正常运行，确认故障位于仪表本体

三、电路板拆解检查

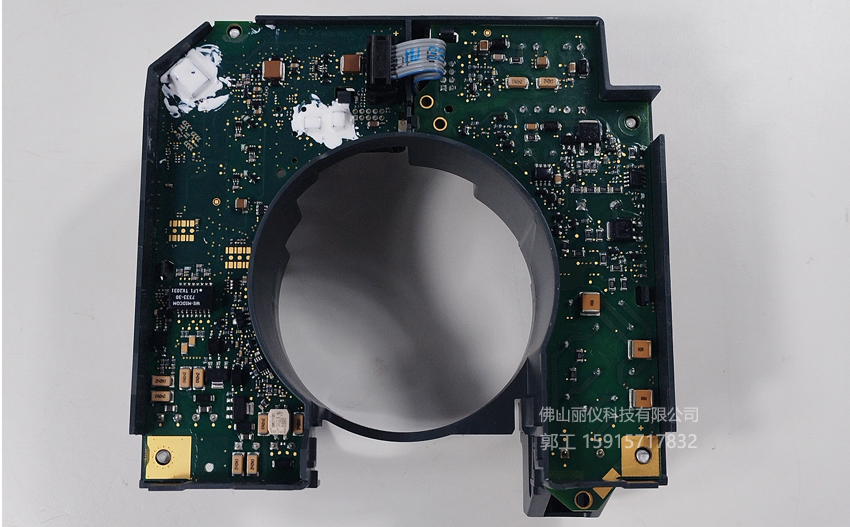

将故障流量计拆下后，打开外壳取出主电路板进行详细检查，发现部分电子元器件已经烧坏。

四、维修步骤

第1步：更换损坏电子元件

第2步：清理与修复

1. 使用电子清洗剂彻底清洁电容漏液区域

2. 对发黑焊点进行补焊处理

3. 检查周边线路，确认无铜箔脱落或腐蚀

第3步：上电测试

1. 安全测试：维修后测量+5V线路对地电阻恢复至正常值（>500Ω）

2. 空载测试：仅对电路板上电，测量+5V输出为5.02V，纹波<50mV

3. 负载测试：连接所有负载后电压稳定在4.95V

4. 功能测试：

4.1显示面板恢复正常显示

4.2模拟流量输入，输出4-20mA信号线性良好

4.3按键操作和参数设置功能正常

第4步：老化测试

将修复后的电路板连接至测试台，模拟现场工况：

1. 连续运行48小时，监测电源温度稳定在42℃（环境温度25℃）

2. 进行电压波动测试（22-26V），输出保持稳定

3. 信号精度测试，误差<0.5%，符合出厂标准

五、预防措施建议

向客户提出以下维护建议：

1. 环境改善：在仪表柜内增加防潮剂，改善通风条件

2. 预防性维护：每2年检查一次电路板状态，特别是电解电容

3. 电源监测：在供电回路增加电压监测报警

4. 备件储备：准备关键备件（DC/DC模块、主滤波电容）

六、维修总结

本次维修耗时约6小时（含测试时间），成本仅为更换整块电路板的15%。故障的根本原因是环境因素导致的元器件老化，而非设计缺陷。E+H电磁流量计的模块化设计使得板级维修成为可能，显著降低了维护成本。

维修要点回顾：

1. 电磁流量计故障多数与电源相关（约占60%）

2. 湿热环境会显著缩短电解电容寿命

3. 维修时应遵循“从电源到信号”的诊断路径

4. 更换元件时应选用相同或更高规格的工业级产品

该流量计修复后已重新投入运行，至今已稳定工作8个月，验证了维修的可靠性。此案例表明，对于知名品牌的工业仪表，专业的电路板维修不仅能节省大量成本，还能延长设备整体寿命。
